Reforma y ampliación de la escuela Sant Gregori en Barcelona

Coll-Leclerc arquitectos

proyectos. Análisis constructivo

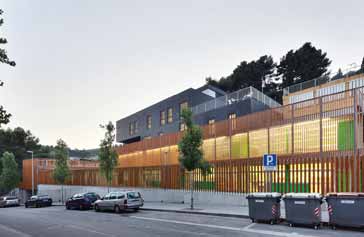

La intervención incorpora sistemas de protección solar con voladizos y celosías expuestos al sur.

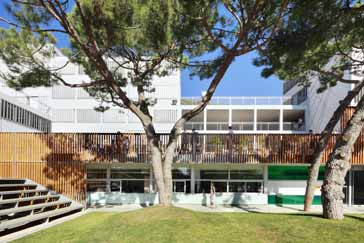

En la falda del monte Collserolla, en el límite urbano de Barcelona, Coll+Leclerc arquitectos realizan una intervención unitaria y en apariencia mínima sobre un edificio aterrazado existente. La reforma y ampliación de la Escuela Sant Gregori, que ha obtenido la máxima calificación energética, respeta el proyecto original y propone una sutil operación de vaciado y relleno de huecos, creando espacios polivalentes y dotando de uso a las cubiertas.

El proyecto comprende la reforma, mejora y ampliación de las instalaciones del actual centro docente.

El proyecto original se dispuso sobre terrazas del terreno, escalonando los forjados.

Las aulas infantiles ocupan la planta baja, las de primaria la planta primera y la escuela de música se sitúa en las plantas segunda y tercera, en un volumen prismástico dislocado de dos plantas que se posa sobre las aulas de infantil y primaria, recubierto de zinc color antracita.

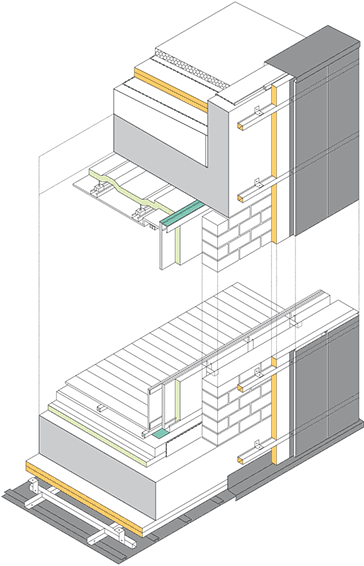

Detalle de cubierta y cerramiento de la fachada de la escuela de música con envolvente de zinc.

Las planchas de zinc son de 1 mm de espesor y 300 mm de ancho.

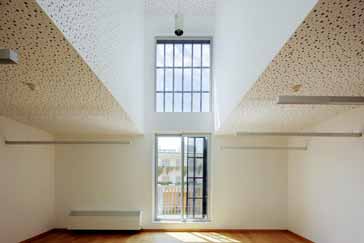

La interrupción de la losa entre las aulas, con una separación de al menos 2 cm, impide la transmisión de ruidos de una a otra.

Los falsos techos constan de una manta de lana de roca, extendida sobre una doble placa de cartón yeso, sellado herméticamente. La subestructura se suspende del forjado por separadores elásticos antivibratorios para evitar la transmisión de vibraciones.

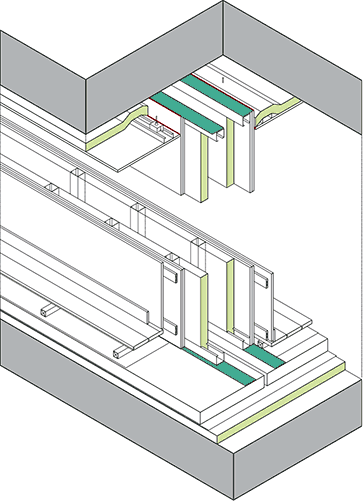

Detalle constructivo de la tabiquería interior con aislamiento acústico en las aulas de la escuela de música.

Para incrementar el aislamiento acústico en el aula las divisiones interiores se ejecutan con ladrillo macizo enfoscado en ambas caras y lana mineral.
